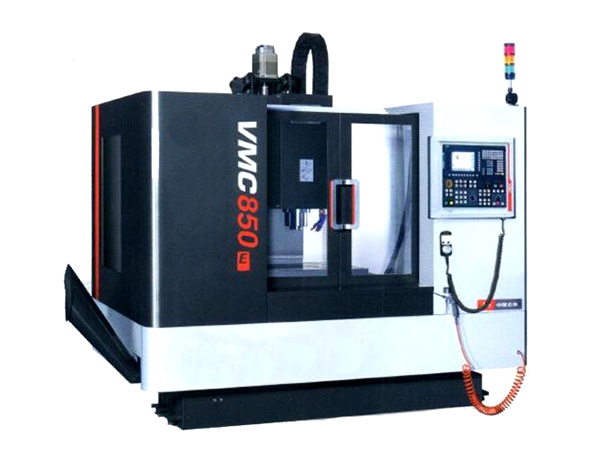

 经济型加工中心VMC-E系列
    VMC650E VMC850E
沈阳一机机床850加工中心及650加工中心工作台
工作台尺寸 mm 900×420 1000×500
沈阳一机机床850加工中心及650加工中心允许最大荷重 kg 500 600
沈阳一机机床850加工中心及650加工中心T型槽尺寸 mm×个 18×3 18×5
加工范围
沈阳一机机床850加工中心及650加工中心工作台最大行程-X轴 mm 650 850
滑座最大行程-Y轴 mm 400 500
沈阳一机机床850加工中心及650加工中心主轴箱最大行程-Z轴 mm 500 540
沈阳一机机床850加工中心及650加工中心主轴中心到立柱导轨面距离 mm 530 580
沈阳一机机床850加工中心及650加工中心主轴传动方式 - 皮带式传动 皮带式传动
沈阳一机机床850加工中心及650加工中心瓣刀 - 45度四瓣刀 45度四瓣刀
沈阳一机机床850加工中心及650加工中心主轴端面至工作台面距离
最大 mm 630 690
最小 mm 130 150
主轴
锥孔(7:24)   BT40 BT40
沈阳一机机床850加工中心及650加工中心转数范围 r/min 50-8000 50-8000
最大输出扭矩 N.m 26.3 35.8
沈阳一机机床850加工中心及650加工中心主轴电机功率 kW 5.5/7.5 7.5/11
沈阳一机机床850加工中心及650加工中心进给
沈阳一机机床850加工中心及650加工中心切削进给速度范围 mm/min 1-10000 1-10000
快速移动
X轴 m/min 24 24
Y轴 m/min 24 24
Z轴 m/min 20 18
沈阳一机机床850加工中心及650加工中心刀库
沈阳一机机床850加工中心及650加工中心最大刀具长度 mm 200 250
最大刀具重量 kg 7 7
形式   斗笠式 斗笠式
沈阳一机机床850加工中心及650加工中心容量  16 16
刀柄规格   MAS403:BT40 MAS403:BT40
拉钉规格   MAS403:LDA-BT40 MAS403:LDA-BT40
沈阳一机机床850加工中心及650加工中心最大刀盘直径
満刀 mm φ80 φ80
相邻空刀 mm φ125 φ125
换刀时间 s 7(刀对刀) 7(刀对刀)
机床定位精度
沈阳一机机床850加工中心及650加工中心执行标准JISB6330
沈阳一机机床850加工中心及650加工中心X轴 mm ±0.005/300 ±0.005/300
Y轴 mm ±0.005/300 ±0.005/300
沈阳一机机床850加工中心及650加工中心Z轴 mm ±0.005/300 ±0.005/300
沈阳一机机床850加工中心及650加工中心执行标准JB/T8771.4-1998
X轴 mm 0.020 0.020
Y轴 mm 0.015 0.015
Z轴 mm 0.015 0.015
沈阳一机机床850加工中心及650加工中心重复定位精度
沈阳一机机床850加工中心及650加工中心执行标准JISB6330
X轴 mm ±0.003 ±0.003
Y轴 mm ±0.003 ±0.003
Z轴 mm ±0.003 ±0.003
沈阳一机机床850加工中心及650加工中心执行标准JB/T8771.4-1998
X轴 mm 0.012 0.012
Y轴 mm 0.010 0.010
Z轴 mm 0.010 0.010
机床重量 kg 4190 4490
沈阳一机机床850加工中心及650加工中心动力源
沈阳一机机床850加工中心及650加工中心电气总容量  KVA 20 20
气压 Mpa 0.5-0.7 0.5-0.7
机床尺寸(长X宽X高) mm 2600X2100X2400 3150X2600X2800
数控系统   FANUC 0I-MATE FANUC 0I-MATE
