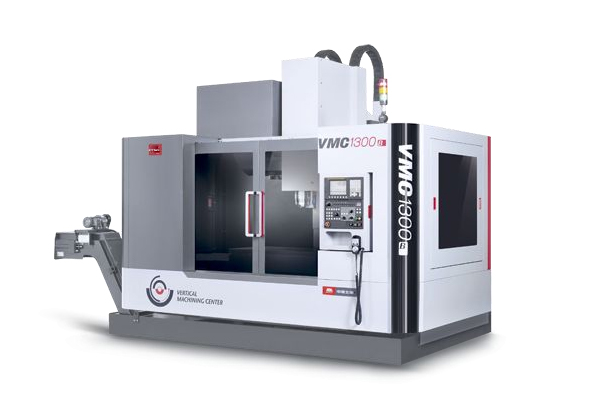

 经典加工中心VMC-B系列
    VMC650 VMC760 VMC850 VMC1000
沈阳一机机床经典加工中心VMC-B系列工作台
沈阳一机机床经典加工中心VMC-B系列工作台尺寸 mm 420×700 420×900 500×1000 520×1200
允许最大荷重 kg 300 300 500 500
沈阳一机机床经典加工中心VMC-B系列T型槽尺寸   18×3 18×3 18×5 18×5
工作范围
沈阳一机机床经典加工中心VMC-B系列工作台最大行程(X轴) mm 650 760 850 1000
沈阳一机机床经典加工中心VMC-B系列滑座最大行程(Y轴) mm 420 420 510 510
沈阳一机机床经典加工中心VMC-B系列主轴箱最大行程(Z轴) mm 510 510 540 540
沈阳一机机床经典加工中心VMC-B系列主轴鼻端至工作台面尺寸 mm 130-640 130-640 150-690 150-690
主轴
沈阳一机机床经典加工中心VMC-B系列锥孔(7:24)   BT40 BT40 BT40 BT40
转速范围 r/min 8000 8000 8000 8000
沈阳一机机床经典加工中心VMC-B系列最大输出扭矩 N.m 35.5 35.5 52.5 52.5
主轴电机功率 kW 7.5/11 7.5/11 11/15 11/15
沈阳一机机床经典加工中心VMC-B系列主轴中心到立柱导轨面距离 mm     600 600
主轴传动   皮带式传动 皮带式传动 皮带式传动 皮带式传动
瓣刀   45度四瓣刀 45度四瓣刀 45度四瓣刀 45度四瓣刀
刀具
沈阳一机机床经典加工中心VMC-B系列刀柄规格   MAS403: BT40 MAS403: BT40 MAS403: BT40 MAS403: BT40
拉钉规格   MAS403: LDA-BT40 MAS403: LDA-BT40 MAS403: LDA-BT40 MAS403: LDA-BT40
进给
进给速度 mm/min 1-10000 1-10000 1-10000 1-10000
沈阳一机机床经典加工中心VMC-B系列快速移动
X轴 m/min 36 36 24/36 24/36
Y轴 m/min 36 36 24/36 24/36
Z轴 m/min 30 30 18/36 18/36
刀库
沈阳一机机床经典加工中心VMC-B系列刀库形式   圆盘式 斗笠式 圆盘式 斗笠式 圆盘式 斗笠式 圆盘式 斗笠式
刀库容量 16 16 24 20 24 20
最大刀具长度 mm 300 300 300 300
最大刀具重量 kg 7 7 7 7
换刀时间(刀对刀) s 2.8 7 2.8 7 3.5 7 3.5 7
沈阳一机机床经典加工中心VMC-B系列最大刀盘直径
满刀 mm φ80 φ80 φ80 φ80
相邻空刀 mm φ125 φ125 φ150 φ150
定位精度
X轴、Y轴、Z轴
SB6330 mm ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300
JB/T8771.4-1998 mm 0.015/0.012/0.015 0.015/0.012/0.015 0.02/0.015/0.015 0.02/0.015/0.015
沈阳一机机床经典加工中心VMC-B系列重复定位精度
X轴、Y轴、Z轴
JISB6330 mm ±0.003 ±0.003 ±0.003 ±0.003
JB/T8771.4-1998 mm 0.01/0.008/0.01 0.01/0.008/0.01 0.012/0.01/0.01 0.012/0.01/0.01
动力源
电压 V 380 380 380 380
电气总容量 KVA 25 25 25 25
气压 Mpa 0.5 0.5 0.5 0.5
机床尺寸
长×宽×高 mm 2200×2400×3000 2500×2400×3000 2840×2565×2944 3040×2565×2944
机床重量 kg 5100 5500 7300 7500
沈阳一机机床经典加工中心VMC-B系列数控系统   FANUC 0i MC FANUC 0i MC FANUC 0i MC FANUC 0i MC

    VMC1100 VMC1300 VMC1600
沈阳一机机床经典加工中心VMC-B系列工作台
工作台尺寸 mm 610×1300 700×1400 800×1700
沈阳一机机床经典加工中心VMC-B系列允许最大荷重 kg 1000 1000 2000
T型槽尺寸   18×5 18×5 22×5
工作范围
沈阳一机机床经典加工中心VMC-B系列工作台最大行程(X轴) mm 1100 1300 1600
滑座最大行程(Y轴) mm 610 700 800
主轴箱最大行程(Z轴) mm 610 700 800
沈阳一机机床经典加工中心VMC-B系列主轴鼻端至工作台面尺寸 mm 150-760 140-840 200-1000
主轴
锥孔(7:24)   BT40 BT50 BT40 BT50 BT50
转速范围 r/min 8000 6000 7000 6000 60-6000
最大输出扭矩 N.m 52.5 95.4 70 95.4 95.4
主轴电机功率 kW 11/15 15/18.5 11/15 15/18.5 15/18.5
主轴中心到立柱导轨面距离 mm 725 820 940
沈阳一机机床经典加工中心VMC-B系列主轴传动   皮带式传动 皮带式传动 皮带式传动
瓣刀   45度四瓣刀 45度四瓣刀 45度四瓣刀
刀具
沈阳一机机床经典加工中心VMC-B系列刀柄规格   MAS403: BT40 MAS403:BT50 MAS403:BT40 MAS403:BT50 MAS403:BT50
拉钉规格   MAS403:LDA-BT40 MAS403:LDA-BT50 MAS403:LDA-BT40 MAS403:LDA-BT50 MAS403:LDA-BT50
进给
进给速度 mm/min 1-10000 1-10000 1-10000
沈阳一机机床经典加工中心VMC-B系列快速移动
X轴 m/min 24 24 18
Y轴 m/min 24 24 18
Z轴 m/min 18 18 15
沈阳一机机床经典加工中心VMC-B系列刀库
刀库形式   圆盘式 斗笠式 圆盘式 斗笠式 圆盘式 斗笠式 圆盘式 斗笠式 圆盘式 斗笠式
刀库容量 24 20 20 16 24 20 20 16 20 16
沈阳一机机床经典加工中心VMC-B系列最大刀具长度 mm 300 300 300 300 300
最大刀具重量 kg 7 15 7 15 15
沈阳一机机床经典加工中心VMC-B系列换刀时间(刀对刀) s 3.5 7 3.5 7 3.5 7 3.5 7 3.5 7
沈阳一机机床经典加工中心VMC-B系列最大刀盘直径
满刀 mm φ80 φ133 φ80 φ133 φ133
沈阳一机机床经典加工中心VMC-B系列相邻空刀 mm φ150 φ250 φ150 φ250 φ250
定位精度
X轴、Y轴、Z轴
SB6330 mm ±0.005/300 ±0.005/300 ±0.005/300
JB/T8771.4-1998 mm 0.012/0.015/0.015 0.025/0.015/0.015 0.025/0.015/0.015
沈阳一机机床经典加工中心VMC-B系列重复定位精度
X轴、Y轴、Z轴
JISB6330 mm ±0.003 ±0.003 ±0.003
JB/T8771.4-1998 mm 0.012/0.01/0.01 0.014/0.01/0.01 0.014/0.01/0.01
沈阳一机机床经典加工中心VMC-B系列动力源
沈阳一机机床经典加工中心VMC-B系列电压 V 380 380 380
沈阳一机机床经典加工中心VMC-B系列电气总容量 KVA 25 25 35 35
沈阳一机机床经典加工中心VMC-B系列气压 Mpa 0.5 0.5 0.5 0.5
机床尺寸
长×宽×高 mm 2944×3225×3361 3600×3310×3550 4300×3600×3800
机床重量 kg 9500 12000 14000
数控系统   FANUC 0i MC FANUC 0i MC FANUC 0i MC
